レヴォーグ（LEVORG）のバックカメラ取り付け その2（カメラ配線編）

LEVORG
カメラは固定出来たので、今度は配線を。
アーティファクト製の変換ケーブルを使う事で配線を楽に。
f:id:mogyy:20140812165740j:plain

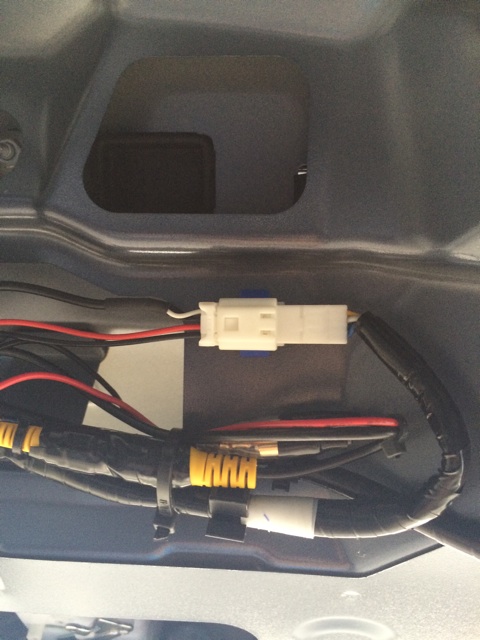

RCA端子とギボシはビニールテープで外れないように固定して、ケーブルはタイラップでキレイに纏めておく。
f:id:mogyy:20140812165753j:plain

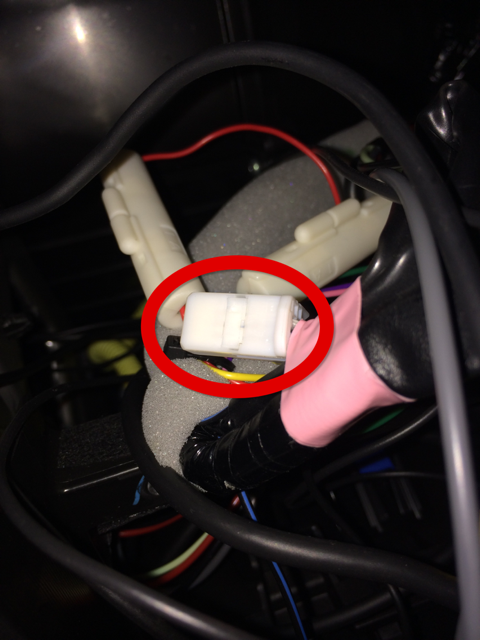

リアゲートのカメラ側の接続。
コネクタを繋ぐだけ。
適当にケーブルを纏めて固定しておく。
f:id:mogyy:20140812165804j:plain
ナビ側のコネクタはこの辺にある。

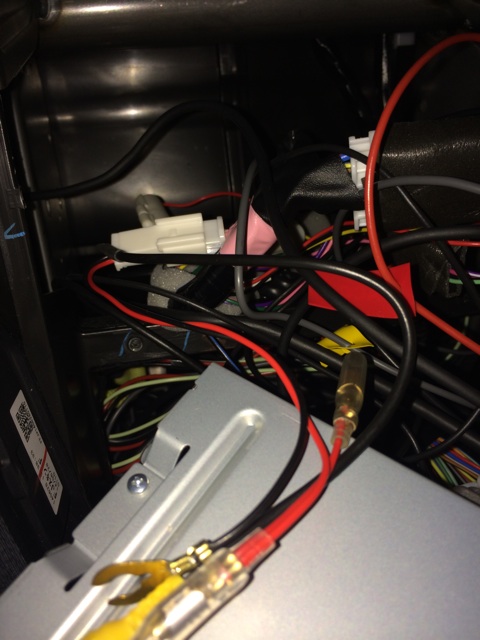

f:id:mogyy:20140812165817j:plain
これも、事前に用意してある変換コネクタを繋いで、電源とアースするだけ。

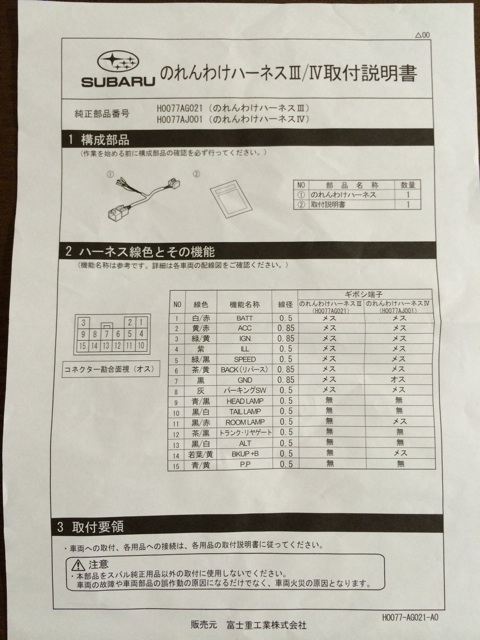

電源には、暖簾分けハーネスのバック線に繋ぐ。
f:id:mogyy:20140812201927j:plain
アースはブラケットに固定。

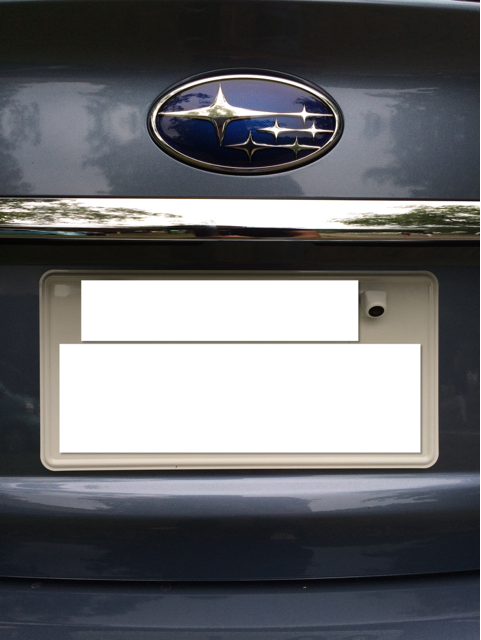

外観はこんな感じ。
f:id:mogyy:20140813174026j:plain
目立たない。

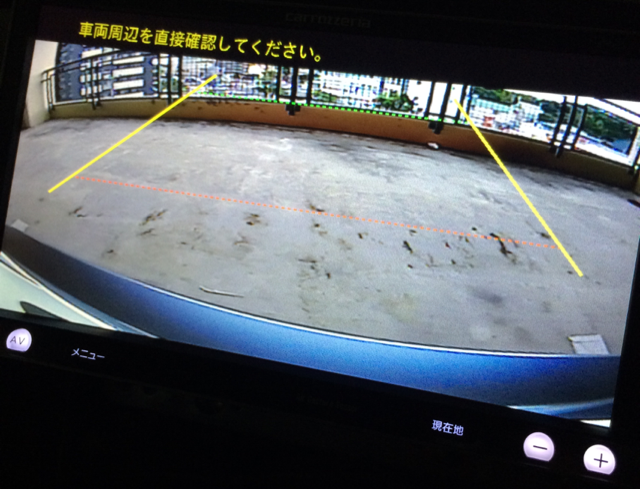

で、ナビ側でバックカメラの設定をして、画面確認。
f:id:mogyy:20140812165828j:plain
こんな感じ。
ガイド線はナビ自体の機能なんで、お好みで。
画像自体は普通。
これだけ映れば十分だと思う。

取り付け方法が方法だけに、カメラ角度の調整が厳しい（上下方向は特に）。
車によっては、真下しか見えないとかあるのに注意。

しかし、施工のしやすさと、見た目の自然さは捨てがたい。
超おすすめ。
